Architecture générale du processeur
Commençons par présenter le processeur i8080 du point de vue de son mode de fonctionnement. Nous ne rentrerons pas dans les détails de l'architecture matérielle de ce processeur.
1. Composants du processeur

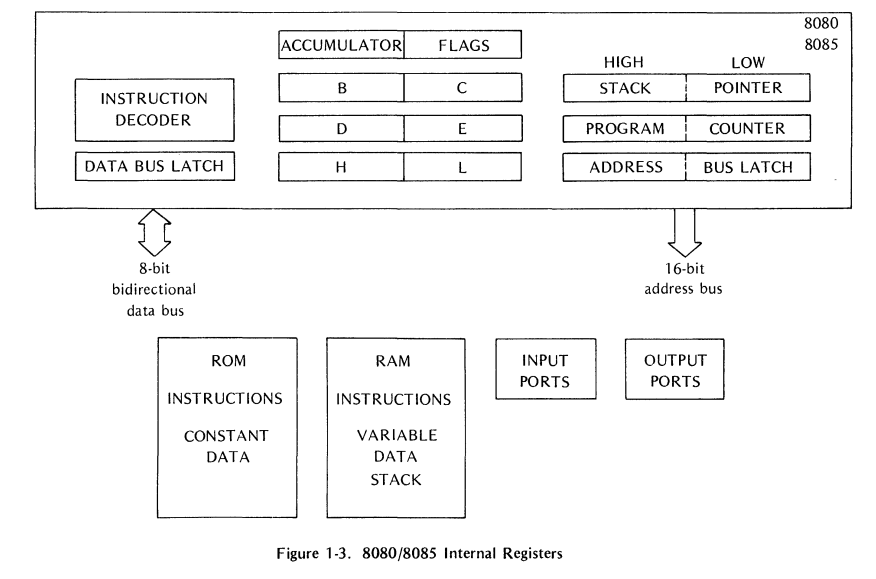

Voici un schéma des principaux composants d'un processeur i8080 :
À l'interieur d'un processeur i8080, on trouve :
- Les registres : Ce sont des mémoires très rapides qui servent à stocker les valeurs qui vont être manipulées par le proceseur. Ils sont au nombre de 10. Parmi ces registres, deux jouent un rôle particulier : PC qui contient l'adresse de l'instruction en cours d'exécution, et SP qui contient l'adresse du sommet de la pile d'exécution (nous expliquerons tout cela par la suite).
- Registre A (8 bits) : ce registre particulier est appelé accumulateur
- Registre B (8 bits)
- Registre C (8 bits)
- Registre D (8 bits)
- Registre E (8 bits)
- Registre H (8 bits)
- Registre L (8 bits)
- Registre PC program counter (16 bits)
- Registre SP stack pointer (16 bits)
- L'unité arithmétique et logique (ALU) : un ensemble de circuits qui permet d'effectuer certains calculs, l'i8080 est capable d'effectuer des additions, des soustractions, des décalages binaires, et des opérations logiques bit à bit : le AND, le OR et le XOR (ou exclusif), et c'est tout...
- Les flags (drapeaux) aussi appelés conditions : ce sont des valeurs binaires qui servent à donner des informations sur les résultats des calculs effectués, ils sont au nombre de 5 :
- Sign (S) : signe
- Zero (Z) : zéro
- Auxiliary carry (AC) : retenue auxiliaire
- Parity (P) : parité
- Carry (CY) : retenue
- La mémoire : le processeur est relié à la mémoire de l'ordinateur par un bus de données de 8 bits et un bus d'adresses de 16 bits : cela signifie qu'on dispose de \(2^{16}\) adresses et que chaque adresse représente 1 octet de la mémoire. Le processeur i8080 est ainsi capable de travailler avec une mémoire de 64kio.
- Entrées / Sorties : le processeur est capable d'envoyer ou recevoir un octet à un périphérique de l'ordinateur, chaque périphérique est repéré par un numéro de port unique codé aussi sur 8 bits, on peut donc en théorie brancher jusqu'à 256 périphériques I/O sur le processeur.
- Une unité de contrôle : un composant chargé d'orchestrer l'exécution du processeur, elle contient en particulier un décodeur capable de lire le langage machine et déterminer quelles instructions doivent être exécutées.

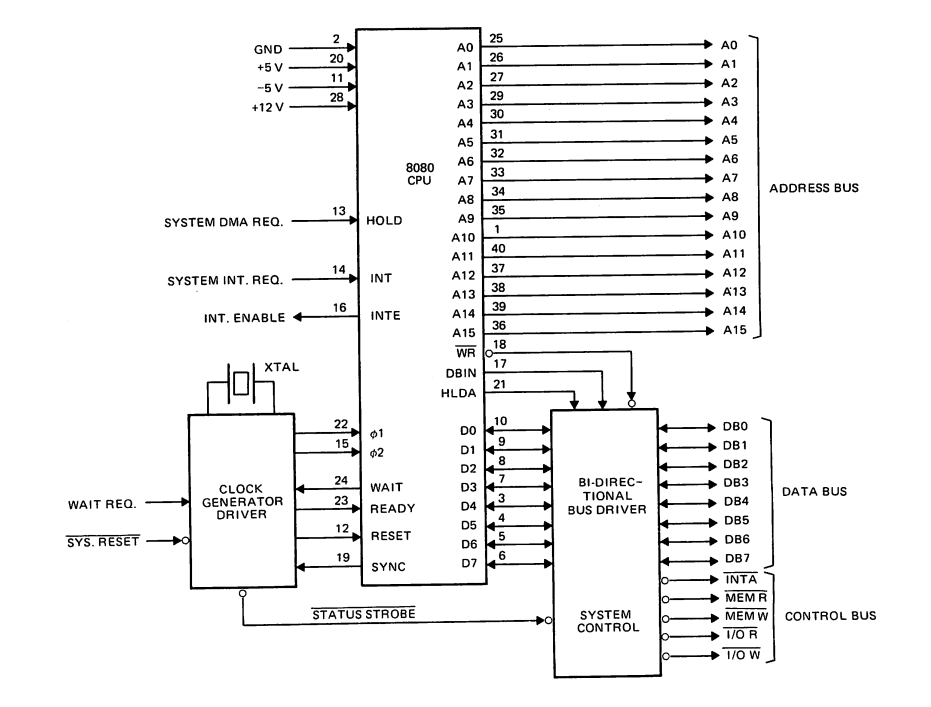

Voici un autre schéma, tiré du manuel utilisateur de l'Intel 8080, qui montre comment les 40 pins du proceseur sont connectées avec l'extérieur. On y retrouve, l'alimentation l'électrique, le bus d'adresse, le bus de données, l'horloge (entrées \(\Phi_1\) et \(\Phi_2\)) qui cadence le processeur à 2Mhz, et d'autres entrées/sorties de contrôle que je ne détaille pas. Toutes les connexions de la partie droite du schéma vont vers le périphérique mémoire de l'ordinateur.
Avec ces informations, on peut déjà commencer par définir des types en C pour représenter un ordinateur contenant un processeur i8080.
#ifndef COMPUTER_H
#define COMPUTER_H
#include <stdint.h>
struct cpu_s {
uint8_t regA;
uint8_t regB;
uint8_t regC;
uint8_t regD;
uint8_t regE;
uint8_t regH;
uint8_t regL;
uint16_t pc;
uint16_t sp;
uint8_t flags; // Pour mémoriser les 5 flags
};
typedef struct cpu_s Cpu;
struct computer_s {
Cpu cpu;
uint8_t mem[65536];
};
typedef struct computer_s Computer;
extern void comp_init(Computer *comp);
#endif
Noter que dans un processeur 8080 réel, il n'y a pas de registre 8-bit nommé FLAGS. Nous décidons ici de coder l'ensemble des flags sur un octet, ce qui sera pratique quand on voudra générer le Program Status Word (PSW) (voir plus loin).
Exercice
Écrire dans le fichier computer.c ci-dessous l'implémentation de la fonction comp_init. Cette fonction initialisera toute la mémoire de l'ordinateur à la valeur 0. Elle initialisera le registre PC à la valeur 0x0000 (première adresse mémoire) et le registre SP à la valeur 0xFFFF (dernière adresse mémoire).
2. Rappels sur la représentation binaire
Vous l'aurez compris, notre émulateur va intensivement manipuler des valeurs codées sur 8 ou 16 bits et il faudra être à l'aise avec les réprésentations binaires pour s'en sortir. Je fais ici quelques rappels, en cas de doutes référez-vous à votre cours de MP2I.
Le type uint8_t représente une valeur entière non signée codée sur exactement 8 bits. Ainsi les valeurs possibles pour un type uint8_t sont :
| Base | Plus petite valeur | Plus grande valeur |
|---|---|---|
| 10 | 0 |
\(2^8 - 1\) = 255 |
| 2 | 0b00000000 |
0b11111111 |
| 16 | 0x00 |
0xFF |
Remarquez l'utilisation du préfixe 0b pour indiquer que la valeur littérale qui suit est codée en base 2, et le préfixe 0x pour la base 16. Ces préfixes peuvent bien évidemment être utilisés en langage C.
Le type uint16_t représente une valeur entière non signée codée sur exactement 16 bits. Ainsi les valeurs possibles pour un type uint16_t sont :
| Base | Plus petite valeur | Plus grande valeur |
|---|---|---|
| 10 | 0 |
\(2^{16} - 1\) = 65535 |
| 2 | 0b0000000000000000 |
0b1111111111111111 |
| 16 | 0x0000 |
0xFFFF |
La représentation hexadécimale est la plus pratique car elle est compacte tout en conservant une correspondance avec la représentation binaire : = chaque chiffre hexadécimal correspond à 4 bits de l'entier codé (ce n'est pas le cas avec la base 10...) :
| Chiffre hexadécimal | Bits | Chiffre hexadécimal | Bits |
|---|---|---|---|
| 0 | 0000 | 8 | 1000 |
| 1 | 0001 | 9 | 1001 |
| 2 | 0010 | A | 1010 |
| 3 | 0011 | B | 1011 |
| 4 | 0100 | C | 1100 |
| 5 | 0101 | D | 1101 |
| 6 | 0110 | E | 1110 |
| 7 | 0111 | F | 1111 |
Ainsi si on veut écrire la valeur binaire 16 bits suivante : 0b1111011100010001, il sera plus commode d'utiliser la base hexadécimale : 0xF711
Les valeurs de type uint8_t et uint16_t sont des entiers signés comme les autres et on peut utiliser les opérations classiques sur les entiers. Par exemple on peut écrire en C :
uint8_t, tout se passe comme si on travaillait sur \(\mathbb{Z}/8\mathbb{Z}\) (de même, sur \(\mathbb{Z}/16\mathbb{Z}\) pour uint16_t).
Les opérateurs de décalage
En langage C, l'opérateur << correspond à un décalage des bits d'un entier vers la gauche. La valeur de n << k est obtenue en considérant \(n\) en binaire et en décalant ses bits de \(k\) rangs vers la gauche. Par exemple, si on travaille sur uint8_t : 0b11001101 << 3 donnera 0b01101000. Ainsi, les 3 bits les plus forts ont été perdus, tandis que 3 bits à 0 on été introduits par la droite. Mathématiquement, cela revient à multiplier par \(2^k\).
De même, il existe l'opérateur >> qui décale les bits de la même manière (en insérant des 0) mais vers la droite. Mathématiquement calculer n >> k revient à effectuer la division entière de \(n\) par \(2^k\).
Ces opérateurs sont très utiles lorsqu'on veut lire des bits particuliers d'un nombre ou à l'inverse construire un nombre à partir de ses bits. Par exemple si on possède un entier sur 4 bits u (noté uuuu en base 2) codé sur uint8_t et un autre entier 4 bits v (noté vvvv en base 2) et que l'on souhaite construire l'entier qui dont les bits sont uuuuvvvv, on écrira tout simplement (u << 4) + v.
Les opérateurs logiques bit à bit
En C, on peut utiliser les 4 opérateurs bit à bit suivants :
| Opérateur | Symbole | Syntaxe |
|---|---|---|
| NON bit à bit | ~ | ~x |
| ET bit à bit | & | x & y |
| OU bit à bit | | | x | y |
| XOR (ou exclusif) bit à bit | ^ | x ^ y |
Un opérateur bit à bit prend deux entiers x et y (un seul pour le NON) et forme un nouvel entier en appliquant la fonction logique correspondante sur les bits de la représentation en base 2 de x et y.
Par exemple, 17 & 12 = 5 car :
| bits | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
|---|---|---|---|---|---|---|---|---|
| 21 | 0 | 0 | 0 | 1 | 0 | 1 | 0 | 1 |
| 13 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 1 |
| 5 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 1 |
Utilisation de masques binaires
Une application particulièrement utile de l'opérateur &, dont on se servira pour écrire le décodeur, est l'application de masques binaires
Supposons qu'on dispose d'un entier sur 8 bits que l'on écrira a = a7 a6 a5 a4 a3 a2 a1 a0 et qu'on ne souhaite conserver que les bits a4, a3 et a2. Cela est possible en calculant : a & 0b00011100 qui vaudra en base 2 : 0 0 0 a4 a3 a2 0 0. La valeur 00011100 est un masque binaire qui en conjonction avec l'opérateur & permet de sélectionner des bits qui nous intéressent et d'annuler tous les autres.
Une autre application intéressante est le calcul de modulo par une puissance de 2. En effet, calculer n % 8 par exemple correspond à ne conserver que les 3 bits les plus à droite de n (car \(8 = 2^3\)). Ceci peut être calculé en temps constant par application d'un masque n & 0x07 (car 0x07 = 0b00000111).
3. Exécution d'un programme
Le mode de fonctionnement d'un i8080 est très simple. Le programme à exécuter est codé en langage machine (binaire) dans la mémoire de l'ordinateur. Le registre PC (program counter) contient l'adresse mémoire de l'instruction à exécuter.
Une instruction peut être codée sur 1 octet, 2 octets ou 3 octets selon le type d'instruction. Le processeur décode l'instruction, lit le nombre d'octets nécessaires pour cela, puis l'exécute. Cela a en général pour effet de modifier les valeurs des registres et/ou des flags.
Le processeur met ensuite à jour son registre PC pour aller à l'instruction suivante en mémoire (donc selon le type d'instructions on incrémentera PC de 1, 2 ou 3).
Langage machine et jeu d'instructions
Vous vous demandez sans doute comment le processeur fait pour savoir si l'instruction à lire est codée sur 1, 2 ou 3 octets, mais aussi comment il fait pour savoir de quelle instruction il s'agit. C'est très simple, le processeur commence par lire le premier octet (celui à l'adresse PC) et selon la valeur lue, il peut déterminer le type d'instruction.
Voici quelques exemples :
- si la valeur est
0x00, l'instruction lue estNOP: l'instruction qui ne fait rien. (C'est une instruction sur 1 octet). - si la valeur est
0xD3, l'instruction lue estOUTqui signifie envoyer le contenu du registre accumulateur sur le périphérique de sortie. (C'est une instruction sur 2 octets, le 2e octet précise le port) - si la valeur est
0x81, l'instruction lue estADDqui signifie ajouter la valeur d'un registre dans l'accumulateur, quel registre ? Pour0x81il s'agit du registre C. En fait plusieurs valeurs correspondent à des instructions de typeADDselon le registre source. De manière générale, une instrucitonADDa pour forme :0x11001RRRoùRRRest une valeur sur 3 bits qui indique le registre à utiliser, il ya donc 8 instructions de typeADDet on les note souventADD A,ADD B,ADD H, etc selon la valeur à sommer.
Il y a au total environ 80 types d'instructions différentes sur un processeur 8080, c'est ce qu'on appelle son jeu d'instructions. Pour s'y retrouver, il faut lire attentativement la documentation :
- les manuels Intel (liens sur la page d'accueil)
- un tableau qui résume tout (mais qui ne dit pas tout) : Intel 8080 instruction set.
Apprenez à lire ce dernier tableau. On y retrouve beaucoup d'informations : le décodage de chaque instruction déjà, mais aussi le nombre d'octets de l'instruction, le nombre de cycles d'horloges nécessaires pour l'exécuter, les flags affectés par l'opération.
Je donne un exemple de lecture : si le premier octet d'instruction est 0x16, on lit dans le tableau que ça correspond à la case MVI B, d8 (2 7), ce qui signifie que c'est une instruction de type MVI sur 2 octets, qui va travailler avec le registre B et d8. d8 signifie data 8-bit et représente la valeur sur le 2e octet de l'instruction. Enfin le 7 signifie que l'instruction s'exécutera en 7 cycles processeur.
Pour mener à bien notre projet d'émulation, il faudra donc déjà implémenter en C chaque opération du jeu d'instructions, puis programmer la logique d'exécution (décodage, exécution, mise à jour du PC). Cela fait beaucoup d'instructions à implémenter mais je vais vous guider.
